無溶剤で低粘度のUV硬化樹脂　多官能アクリレートモノマー

　紫外線（UV）硬化樹脂材料は熱硬化樹脂材料と比較して、『省資源、省スペース、廃棄物抑制、常温硬化（室温硬化）、高生産性』などの特長を持つ環境に優しい材料です。これら特長を生かして、電子部品、光学フィルム、印刷インキ、塗料・塗装用コーティング剤をはじめ、さまざまな特殊用途分野で幅広く利用されています。
　UV硬化樹脂材料の中でも光硬化性の高い多官能モノマーは、優れた機械物性を持つ硬化膜が得られるため幅広く使用されています。一方、汎用的な多官能モノマーは粘度が高いため、実際に使用される際は有機溶剤や低粘度のモノマーで希釈されることが多いです。有機溶剤を使用する場合、乾燥時にVOC（揮発性有機化合物）が問題となります。また低粘度のモノマーを使用する場合は、硬化膜の機械物性が著しく低下する懸念があります。

　アルキレンオキサイド（AO）付加技術は当社コア事業である界面活性剤の設計・合成技術のひとつです。分子構造を精密に制御することで、モノマーの親水性・疎水性のバランスやさまざまな物性を自在に設計することが可能です。このAO付加精密設計の技術と光反応性基の導入技術を掛け合わせることで、無溶剤で低粘度な多官能アクリレートモノマー『ニューフロンティア® MFシリーズ』を展開しています。
　　　※「ニューフロンティア」は、第一工業製薬株式会社の登録商標です。

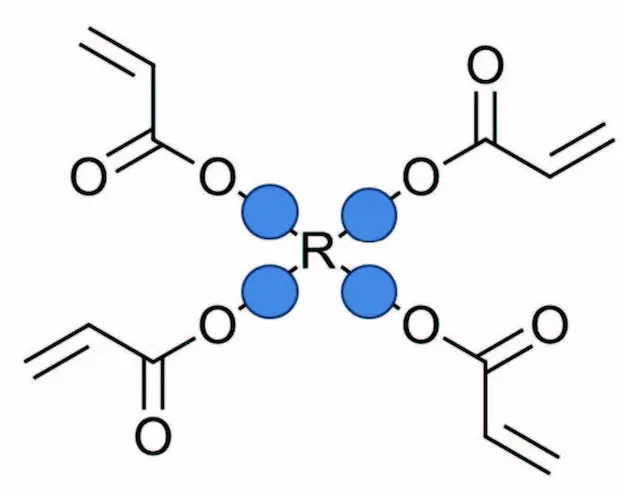

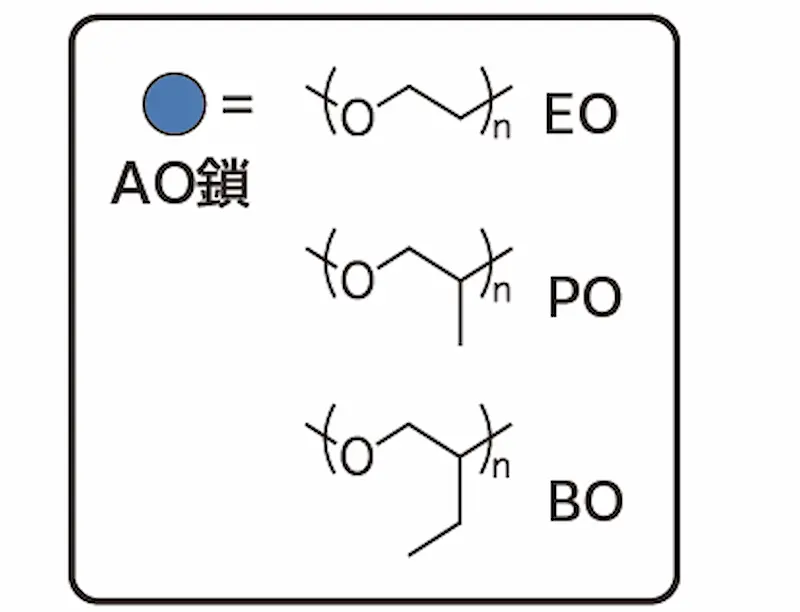

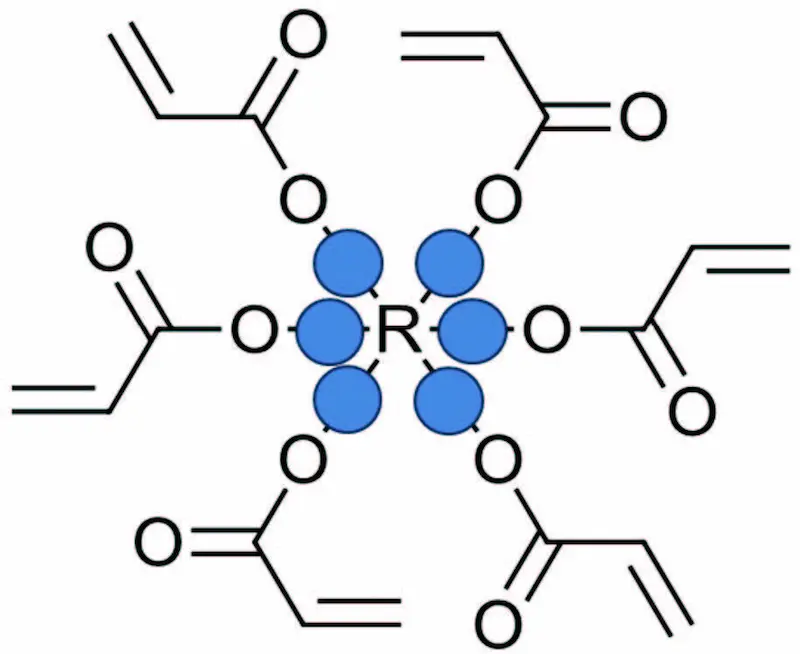

図1. AO付加多官能アクリレートの構造例

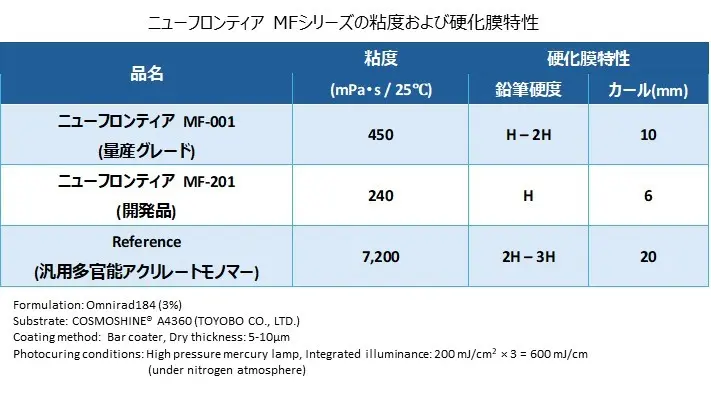

表1. ニューフロンティアMFシリーズの粘度と硬化膜特性

・Formulation： Omnirad184 (3%)
・Substrate： COSMOSHINE® A4360 (TOYOBO CO., LTD.)
・Coating method： Bar coater, Dry thickness： 5-10μm
・Photocuring conditions： High pressure mercury lamp, Integrated illuminance： 200 mJ/cm2 × 3 = 600 mJ/cm (under nitrogen atmosphere)

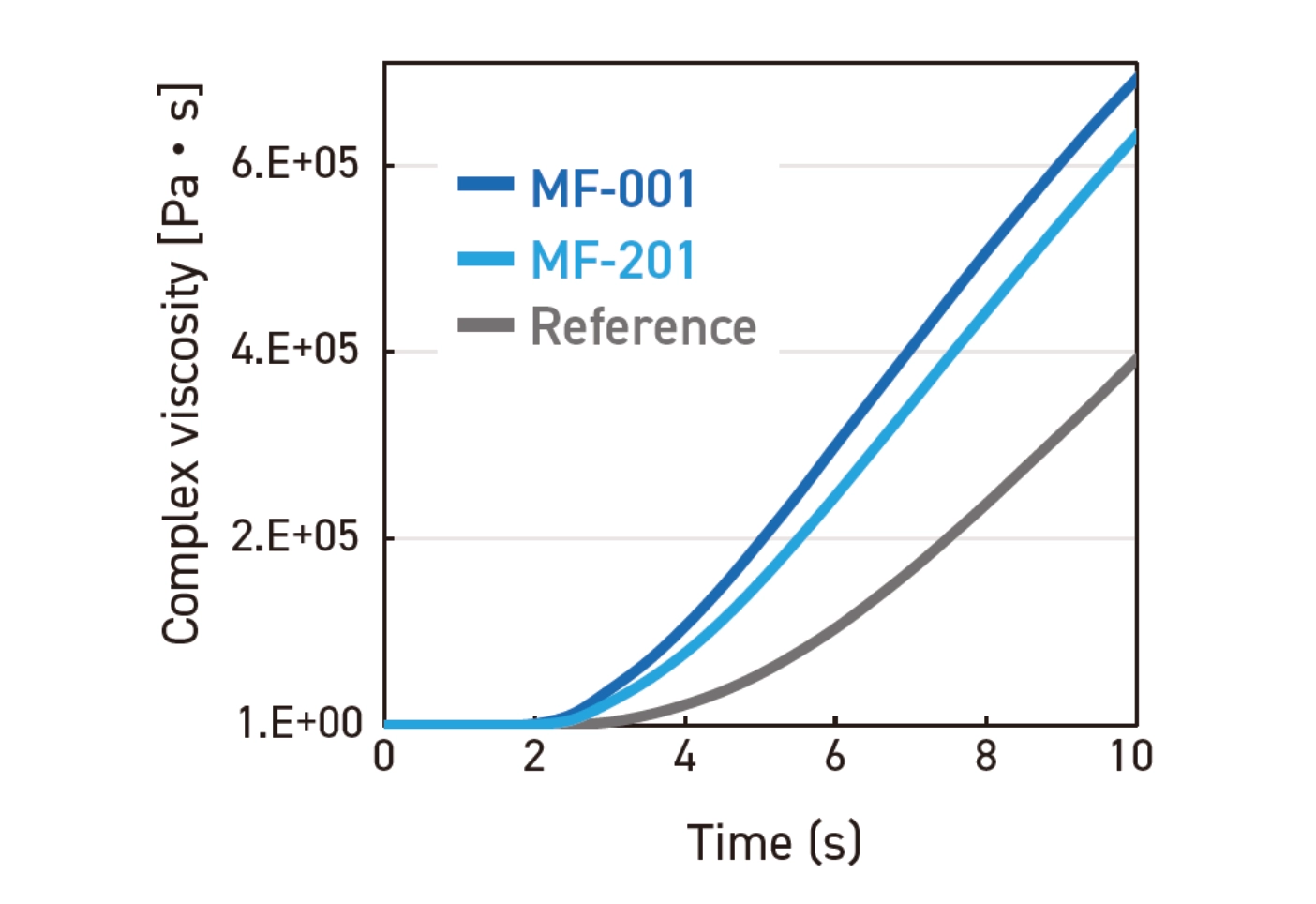

　ニューフロンティアMFシリーズは、表1に示すように、無溶剤で低粘度且つ、硬度の高い硬化膜が得られます。光硬化時の収縮で生じる反り（カール）も汎用的な多官能アクリレートモノマーの半分以下にすることが可能です。
　このMFシリーズは、当社のAO付加精密設計により、相溶性が高く、良好な希釈性能を示します。このため、MFシリーズは、多官能アクリレートモノマーによる優れた機械物性を保ちつつ、扱いやすい低粘度を実現できます。

　MFシリーズは、硬化収縮が小さいため、フィルムへの塗布・硬化に際してカール（反り）を抑制できます。分散機能も優れており、光学・難燃・線膨張などの改質のための改質剤・添加剤の利用可能性があります。AO付加精密設計以外にも様々な技術を組み合わせ、耐候性・湿熱環境・高Tg、高耐熱・耐擦傷性・屈曲性などのニーズに取り組んでいきます。
　今後も社会課題やお客様のご要望に応じて、さらなる高機能化を進め、無溶剤で環境に優しい、多官能UV硬化樹脂材料を提案していきます。

掲載データは、測定条件等に基づく代表値であり、品質保証値ではありません。
